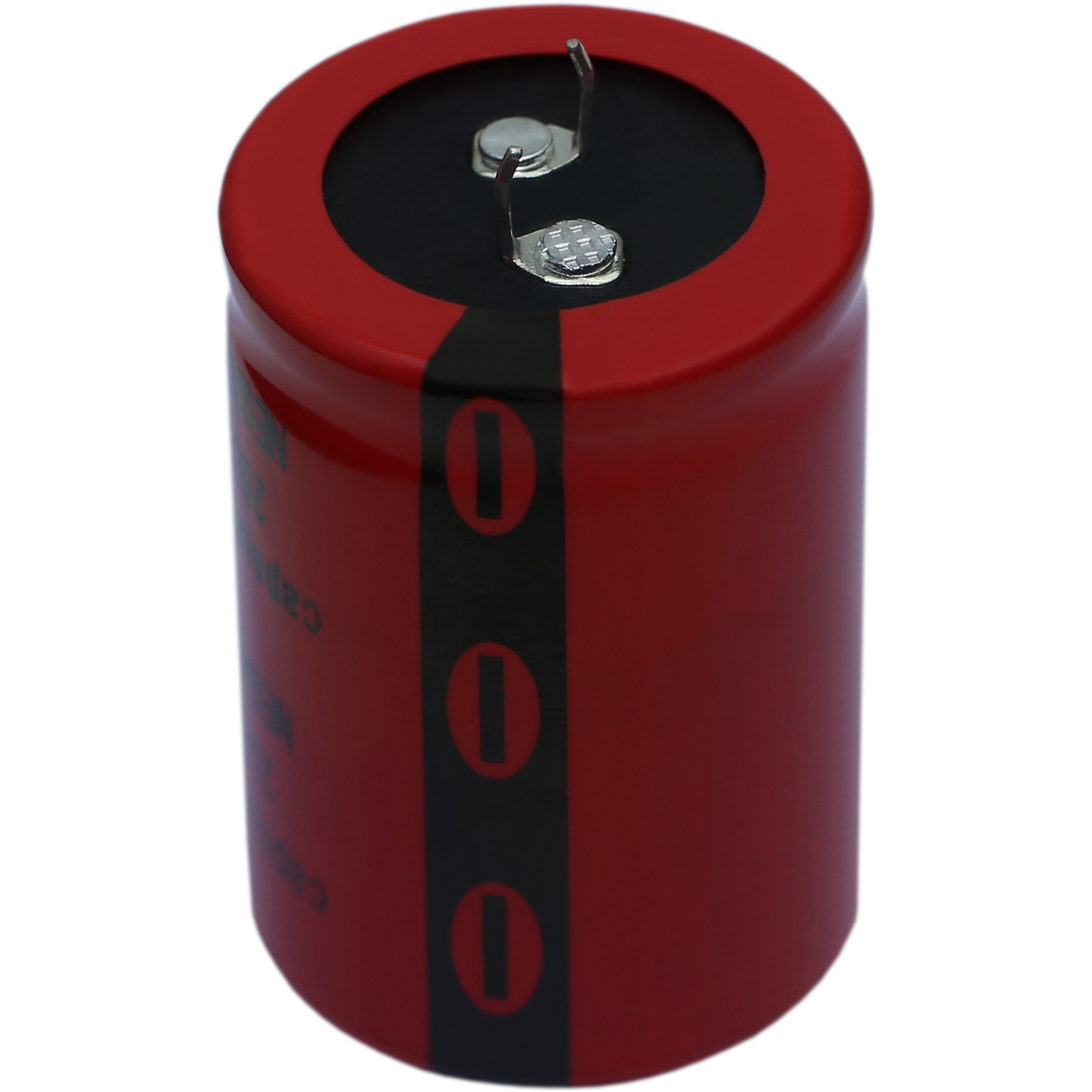

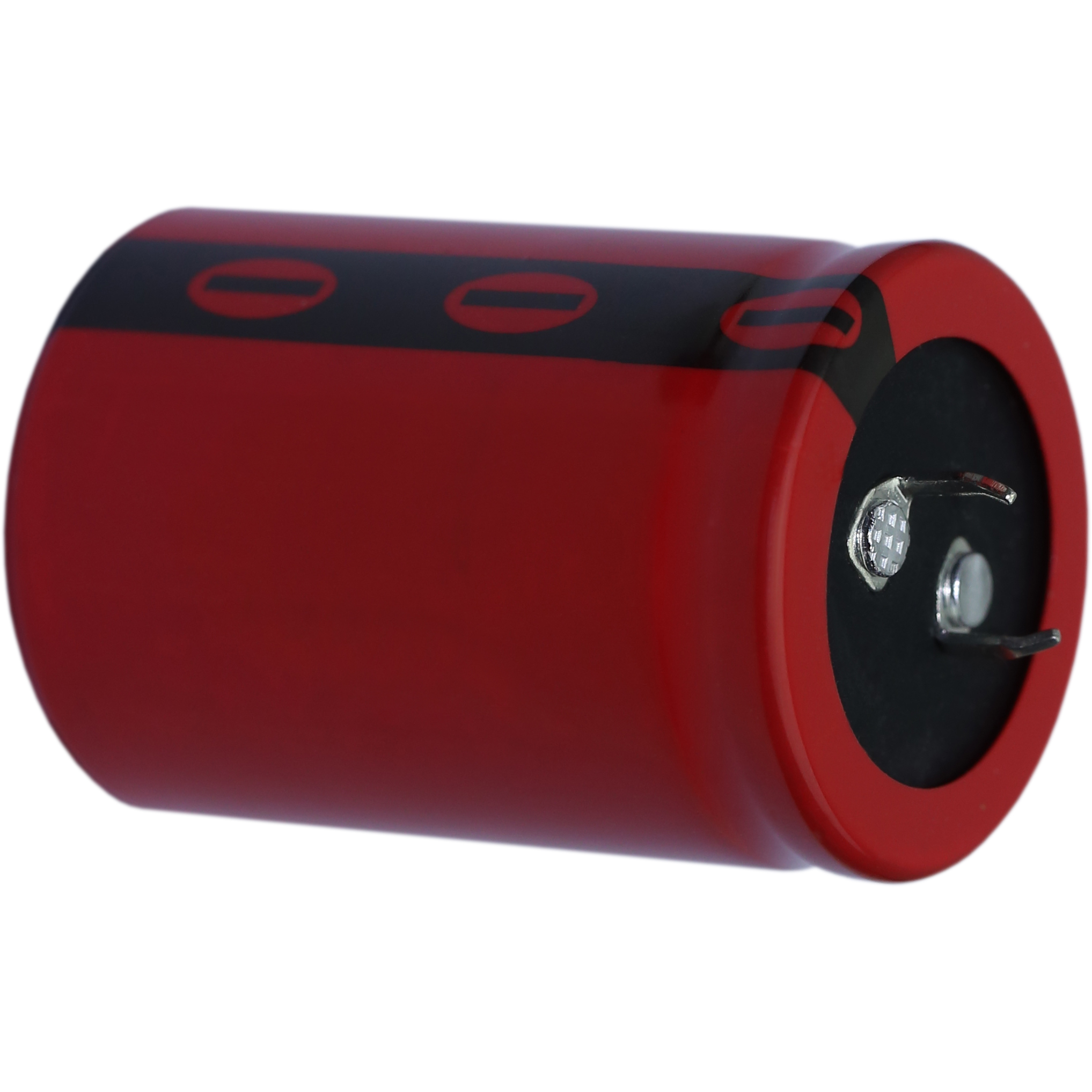

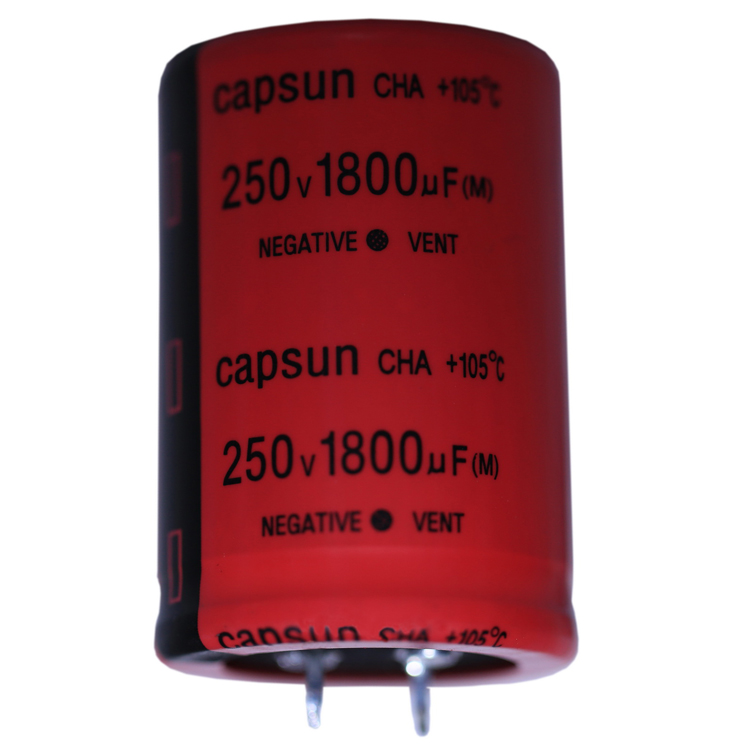

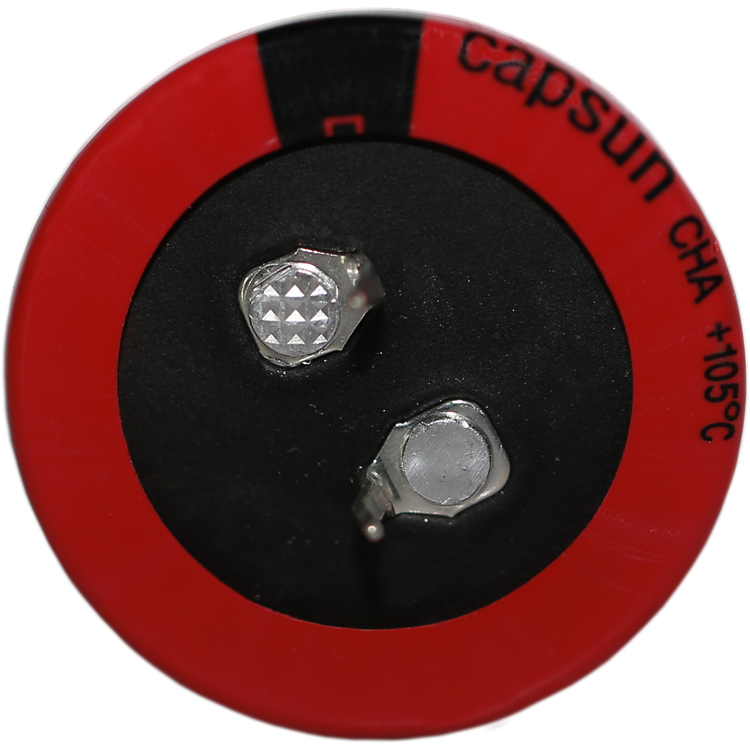

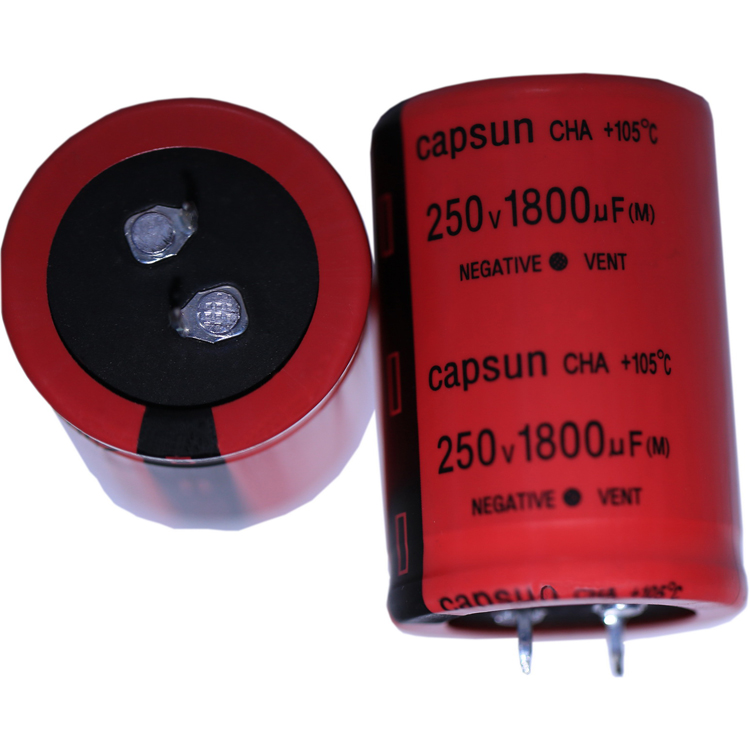

I=0.02CV or 5mA,whichever is smaller
I: Where, I : Max. leakage current(µA)、C: Nominal capacitance(µF)、Rated voltage (V)at 20℃after 5 minutes)
Dissipation Factor(MAX)
≤Specified 20℃/120HZ
Low Temperature characteristics
Rated voltage(Vdc)
200V
250V
400V
450V
500V
550V
600V
Z(-25℃)/Z(+20℃)
≤4
Endurance
The following specifications shall be satisfied when the capacitors are restored to 20℃ after subjected to DC voltage with the rated ripple current is applied (the peak voltage shall not exceed the rated voltage) for 3,000 hours at 105℃。
Capacitance change
≤±20% of the initial value
D.F. (tanδ)
≤300% of the initial specified value
Leakage current
≤The initial specified value
Shelf Life
The following specifications shall be satisfied when the capacitors are restored to 20℃ after exposing them for 1000 hours at 105℃ without voltage applied. Before the measurement, the capacitor shall be preconditioned by applying voltage according to Item 4.1 of JIS C 5101-4
Capacitance change
≤±20% of the initial value
D.F. (tanδ)
≤300% of the initial specified value
Leakage current
≤The initial specified value

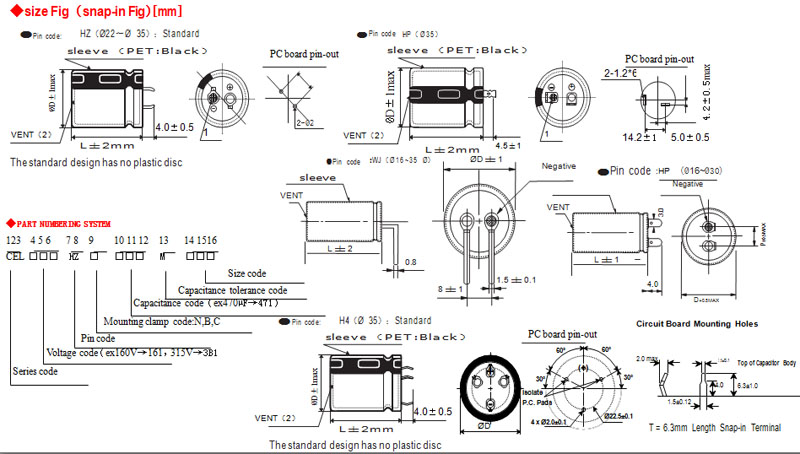

SRANDRAD RATINGS
WV
[Vdc]
cap
[μF]
Case size
D x L
[mm]
tanδ120Hz
20℃
Ripple current
Ams/105℃,
120Hz
Par t NO.
200
180
22×20
0.15
0.82
CHA201HZN181MP20
220
22×20
0.15
0.9
CHA201HZN221MP20
270
22×25
0.15
1.02
CHA201HZN271MP25
330
22×30
0.15
1.2
CHA201HZN331MP30
330
25.4×25
0.15
1.2
CHA201HZN331MQ25
390
22×30
0.15
1.35
CHA201HZN391MP30
390
25.4×25
0.15
1.35
CHA201HZN391MQ25
470
22×35
0.15
1.45
CHA201HZN471MP35
470
25.4×30
0.15
1.45
CHA201HZN471MQ30
470
30×25
0.15
1.47
CHA201HZN471MR25
560
22×40
0.15
1.62
CHA201HZN561MP40
560
25.4×30
0.15
1.6
CHA201HZN561MQ30
560
30×25
0.15
1.6
CHA201HZN561MR25
680
25.4×35
0.15
1.82
CHA201HZN681MQ35
680
30×30
0.15
1.81
CHA201HZN681MR30
680
35×25
0.15
1.86
CHA201HZN681MA25
820
25.4×45
0.15
2.11
CHA201HZN821MQ45
820
30×35
0.15
2.11
CHA201HZN821MR35
820
35×25
0.15
2.11
CHA201HZN821MA25
1000
30×35
0.15
2.4
CHA201HZN102MR35
1000
35×30
0.15
2.4
CHA201HZN102MA30
1200
30×45
0.15
2.69
CHA201HZN122MR45
1200
35×35
0.15
2.65
CHA201HZN122MA35
250
120
22×20
0.15
0.68
CHA251HZN121MP20
180
22×25
0.15
0.87
CHA251HZN181MP25
180
25.4×20
0.15
0.93
CHA251HZN181MQ20
220
22×30
0.15
1
CHA251HZN181MP30
270
22×35
0.15
1.14
CHA251HZN271MP35
270
25.4×25
0.15
1.13
CHA251HZN271MQ25
270
30×25
0.15
1.13
CHA251HZN271MR25
270
35×20
0.15
1.25
CHA251HZN271MA20
330
22×40
0.15
1.28
CHA251HZN271MA20
330
25.4×30
0.15
1.29
CHA251HZN331MQ30
390
22×45
0.15
1.42
CHA251HZN391MP45
390
25.4×35
0.15
1.46
CHA251HZN391MQ35
390
30×25
0.15
1.52
CHA251HZN391MR25
390
35×20
0.15
1.62
CHA251HZN391MA20
470
25.4×40
0.15
1.64
CHA251HZN471MQ40
470
30×30
0.15
1.67
CHA251HZN471MR30
560
25.4×45
0.15
1.82
CHA251HZN561MQ45
560
30×35
0.15
1.87
CHA251HZN561MR35
560
35×25
0.15
1.99
CHA251HZN561MA25
680
30×40
0.15
2.12
CHA251HZN681MR40
680
35×30
0.15
2.19
CHA251HZN681MA30
820
30×45
0.15
2.39
CHA251HZN821MR45
820
35×35
0.15
2.42
CHA251HZN821MA35
400
56
22×20
0.15
0.45
CHA401HZN560MP20
68
22×20
0.15
0.51
CHA401HZN680MP20
82
22×25
0.15
0.58
CHA401HZN820MP25
100
22×25
0.15
0.66
CHA401HZN101MP25
100
25.4×25
0.15
0.66
CHA401HZN101MQ25
120
22×30
0.15
0.76
CHA401HZN121MP30
120
25.4×25
0.15
0.76
CHA401HZN121MQ25
150
22×35
0.15
0.85
CHA401HZN151MP35
150
25.4×30
0.15
0.85
CHA401HZN151MQ30
150
30×25
0.15
0.85
CHA401HZN151MR25
180
22×40
0.15
0.94
CHA401HZN181MP40
180
25.4×35
0.15
0.95
CHA401HZN181MQ35
180
30×25
0.15
0.95
CHA401HZN181MR25
220
25.4×35
0.15
1.24
CHA401HZN221MQ35
220
30×30
0.15
1.24
CHA401HZN221MR30
220
35×25
0.15
1.24
CHA401HZN221MA25
270
25.4×45
0.15
1.3
CHA401HZN271MQ45
270
30×35
0.15
1.3
CHA401HZN271MR35
270
35×25
0.15
1.3
CHA401HZN271MA25
330
30×35
0.15
1.45
CHA401HZN331MR35
330
30×40
0.15
1.47
CHA401HZN331MR40
330
35×30
0.15
1.47
CHA401HZN331MA30
450
82
25.4×25
0.15
0.61
CHA451HZN820MQ25
120
25.4×30
0.15
0.76
CHA451HZN121MQ30
120
30×25
0.15
0.77
CHA451HZN121MR25
150
25.4×35
0.15
0.88
CHA451HZN151MQ35
180
25.4×40
0.15
0.99
CHA451HZN181MQ40
180
30×30
0.15
0.97
CHA451HZN181MR30
180
30×35
0.15
1
CHA451HZN181MR35
220
30×35
0.15
1.3
CHA451HZN221MR35
220
35×25
0.15
1.2
CHA451HZN221MA25
270
30×40
0.15
1.28
CHA451HZN271MR40
270
35×30
0.15
1.3
CHA451HZN271MA30
330
35×35
0.15
1.4
CHA451HZN331MA35
390
35×40
0.15
1.6
CHA451HZN391MA40
420
35×50
0.15
1.56
CHA451HZN421MA50
470
35×50
0.15
1.63
CHA451HZN471MA50
560
35×60
0.15
1.75
CHA451HZN561MA60
500
47
22×25
0.20
0.51
CHA501HZN470MP25
56
22×30
0.20
0.58
CHA501HZN560MP30
68
25.4×25
0.20
0.65
CHA501HZN680MQ25
82
22×35
0.20
0.72
CHA501HZN820MP35
82
25.4×30
0.20
0.74
CHA501HZN820MQ30
100
22×45
0.20
0.83
CHA501HZN101MP45
100
30×25
0.20
0.82
CHA501HZN101MR25
120
22×50
0.20
0.93
CHA501HZN121MP50
120
25.4×35
0.20
0.93
CHA501HZN121MQ35
120
30×30
0.20
0.91
CHA501HZN121MR30
150
25.4×45
0.20
1.08
CHA501HZN151MQ45
150
30×35
0.20
1.04
CHA501HZN151MR35
150
35×25
0.20
0.99
CHA501HZN151MA25
180
25.4×50
0.20
1.20
CHA501HZN181MQ50
180
30×40
0.20
1.17
CHA501HZN181MR40
180
35×30
0.20
1.10
CHA501HZN181MA30
220
30×45
0.20
1.33
CHA501HZN221MR45
220
35×35
0.20
1.23
CHA501HZN221MA35
270
30×50
0.20
1.50
CHA501HZN271MR50
270
35×40
0.20
1.42
CHA501HZN271MA40
330
35×45
0.20
1.60
CHA501HZN331MA45
390
35×50
0.20
1.78
CHA501HZN391MA50
470
35×60
0.20
2.03
CHA501HZN471MA60
550
82
22×35
0.20
0.72
CHA551HZN820MP35
82
25.4×30
0.20
0.74
CHA551HZN820MQ30
100
22×45
0.20
0.83
CHA551HZN101MP45
100
25.4×35
0.20
0.85
CHA551HZN101MQ35
100
30×25
0.20
0.82
CHA551HZN101MR25
120
22×50
0.20
0.93
CHA551HZN121MP50
120
25.4×40
0.20
0.95
CHA551HZN121MQ40
120
30×30
0.20
0.91
CHA551HZN121MR30
120
35×25
0.20
0.88
CHA551HZN121MA25
150
25.4×45
0.20
0.08
CHA551HZN151MQ45
150
30×35
0.20
1.04
CHA551HZN151MR35
180
25.4×50
0.20
1.20
CHA551HZN181MQ50
180
30×40
0.20
1.17
CHA551HZN181MR40
180
35×30
0.20
1.10
CHA551HZN181MA30
220
30×45
0.20
1.33
CHA551HZN221MR45
220
35×35
0.20
1.23
CHA551HZN221MA35
270
30×50
0.20
1.50
CHA551HZN271MR50
270
35×40
0.20
1.42
CHA551HZN271MA40
330
35×45
0.20
1.60
CHA551HZN331MA45
330
35×50
0.20
1.64
CHA551HZN331MA50
470
35×60
0.20
2.03
CHA551HZN471MA60
600
100
30×30
0.20
0.83
CHA601HZN101MR30
100
35×25
0.20
0.85
CHA601HZN101MA25
120
30×35
0.20
0.93
CHA601HZN121MR35
150
30×40
0.20
1.07
CHA601HZN151MR40
150
35×30
0.20
1.06
CHA601HZN151MA30
180
30×45
0.20
1.20
CHA601HZN181MR45
180
30×50
0.20
1.22
CHA601HZN181MR50
180
35×35
0.20
1.18
CHA601HZN181MA35
220
30×60
0.20
1.40
CHA601HZN221MR60
220
35×40
0.20
1.35
CHA601HZN221MA40
220
35×45
0.20
1.38
CHA601HZN221MA45
270
35×50
0.20
1.56
CHA601HZN271MA50
330
35×60
0.20
1.79
CHA601HZN331MA60
470
35×65
0.20
1.88
CHA601HZN471MA65
◆RATED RIPPLE CURRENT MULTIPLIERS
●Frequency Multipliers
Frequency (HZ)
50
120
300
1K
10K
50K
200~600vdc
0.77
1.00
1.16
1.30
1.41
1.43
×The endurance of capacitors is reduced with internal heating produced by ripple current at the rate of halving the lifetime with every 5℃ rise. when long life
performance is required in actual use,the rms ripple current has to be reduced

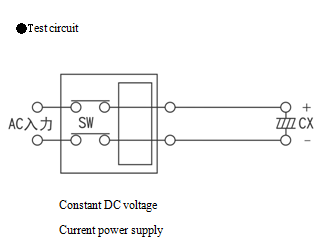

◆DC OVERVOLTAGE TEST CONDITIONS
The vent will operate and the capacitor shall become an open circuit without burning materials。
When the following test DC voltage is applied
●Test DC voltage
