CWK 系(xi)列

項目

工作溫度范圍(wei)

額定電壓范圍(wei)

靜電容(rong)量容(rong)許差

漏電(dian)流(liu)

損失角正切值（tanδ）

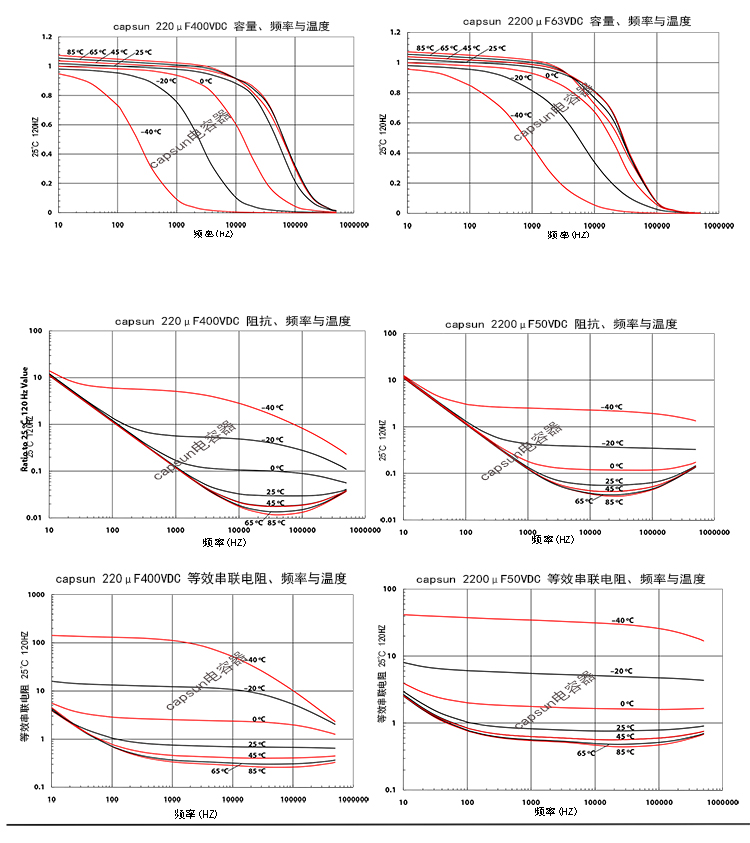

溫度特性

額(e)定電(dian)壓（Vdc）

160~400

Z(-25℃)/Z(+20℃)

≤4

等效串聯電感（ESL）

靜電(dian)容量變化率

≤初始值的±20%

損失角正切值

≤初(chu)始規格值(zhi)的200%

漏電流

≤初始規格(ge)值

靜(jing)電容量變化率

≤初始值的(de)±20%

損失角(jiao)正切值

≤初始規格值的200%

漏電流

≤初始規格值

頻率（HZ）

50

120

300

1K

10K

50K

16～250vdc

0.81

1.00

1.17

1.32

1.45

1.50

400vdc

0.77

1.00

1.16

1.30

1.41

1.43

工作電壓(ya)

額(e)定容量

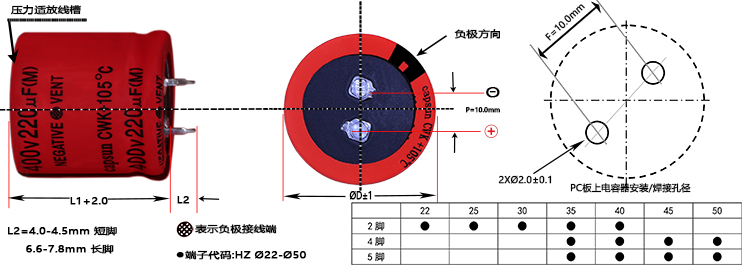

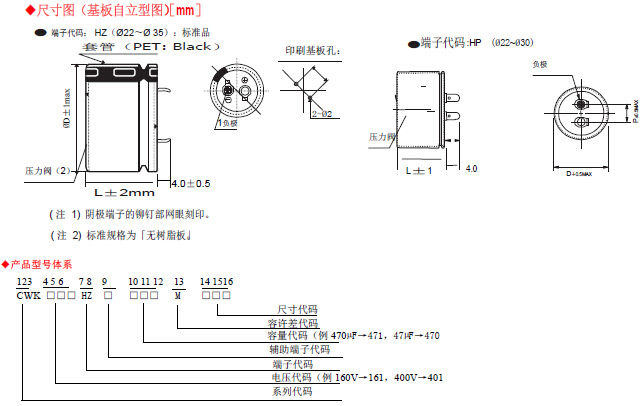

外(wai)殼尺寸(cun)D x L

損失角正切值

額(e)定紋波電流(liu)

[V]

[μF]

[mm]

（tanδ）

（Ams/105℃,120Hz）

產品型號(hao)

160

150

22×15

0.2

0.68

CWK161HZN151MP15

180

25.4×15

0.2

0.79

CWK161HZN181MQ15

220

25.4×15

0.2

0.88

CWK161HZN221MQ15

270

30×15

0.2

0.96

CWK161HZN271MR15

330

30×15

0.2

1.06

CWK161HZN331MR15

390

35×15

0.2

1.2

CWK161HZN391MA15

180

120

22×15

0.2

0.61

CWK181HZN121MP15

150

25.4×15

0.2

0.73

CWK181HZN151MQ15

180

25.4×15

0.2

0.79

CWK181HZN181MQ15

220

30×15

0.2

0.86

CWK181HZN221MR15

270

30×15

0.2

0.96

CWK181HZN271MR15

330

35×15

0.2

1.1

CWK181HZN331MA15

390

35×15

0.2

1.17

CWK181HZN391MA15

200

120

22×15

0.2

0.61

CWK201HZN121MP15

150

25.4×15

0.2

0.73

CWK201HZN151MQ15

180

30×15

0.2

0.79

CWK201HZN181MR15

200

220

30×15

0.2

0.9

CWK201HZN221MR15

270

35×15

0.2

1

CWK201HZN271MA15

330

35×15

0.2

1.07

CWK201HZN331MA15

250

82

22×15

0.2

0.5

CWK251HZN820MP15

100

25.4×15

0.2

0.59

CWK251HZN101MQ15

120

25.4×15

0.2

0.65

CWK251HZN121MQ15

150

30×15

0.2

0.71

CWK251HZN151MR15

180

30×15

0.2

0.79

CWK251HZN181MR15

220

35×15

0.2

0.9

CWK251HZN221MA15

400

39

22×15

0.2

0.35

CWK401HZN390MP15

47

25.4×15

0.2

0.4

CWK401HZN470MQ15

56

25.4×15

0.2

0.44

CWK401HZN560MQ15

68

30×15

0.2

0.46

CWK401HZN680MR15

82

30×15

0.2

0.51

CWK401HZN820MR15

100

35×15

0.2

0.56

CWK401HZN101MA15

120

35×15

0.2

0.62

CWK401HZN121MA15
