◆大型電容器
◆螺絲端子型
◆通用型
◆高紋波電流
◆額定電壓500?650Vdc
◆符合RoHS
◆保證壽命 85℃ 5,000小時
◆ 視使用條件，耐用壽命最長為150,000小時
LHV系列是為高可靠性變頻器設計的長壽命型螺絲端子的產品，實現了高紋波電流化和長壽命化。保證壽命為5,000小時的.
LHV系列，在環境溫度＋40℃、疊加2倍額定紋波電流條件下，耐用壽命最長150,000小時。此系列電容擁有各種耐高電流的英制和公制螺紋端子。固定方法可選擇三腳綁帶安裝或者底部螺栓安裝
產 品 說 明
●螺絲端子：有高尺寸或低尺寸的端子種類，英制和公制螺紋
●容量范圍：1,200?12,000μF
●電壓范圍：500?650Vdc
●溫度范圍：-40℃?+85℃
●漏 電 流：以0.02CV（μA）或5mA中較小值為準（在25℃下放置5分鐘后）

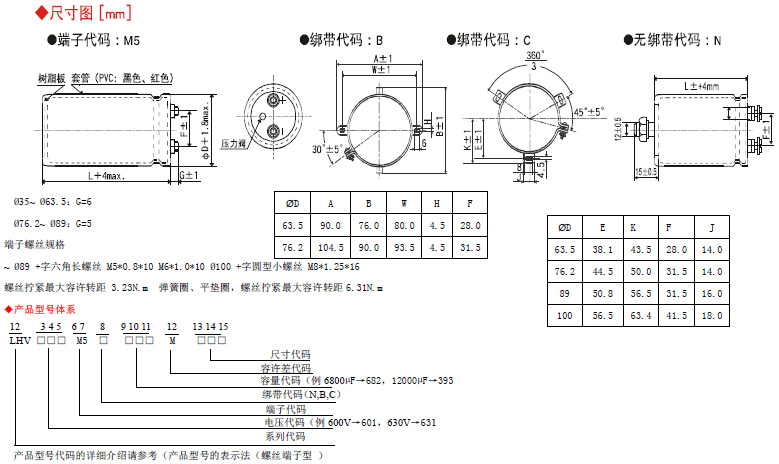

●尺寸（φD×L）：D=50mm(2.000inch)?100mm(3.930inch)、L=95mm(3.740inch)?250mm(9.845inch)
●保證(zheng)壽(shou)命：5,000小時(shi)（85℃,疊加額定(ding)紋波電流）
|
LHV 系列(lie) |
|
●LNB系列，保證(zheng)85℃ 5000小(xiao)時。
●適(shi)用(yong)于高壓變頻器(qi), 最適(shi)合(he)列車用(yong)、機械設備用(yong)、大型(xing)數控(kong)集成電源等大型(xing)控(kong)制設備。
●軍用AC/DC直流開關電(dian)源(yuan)、靜止變(bian)頻(pin)電(dian)源(yuan)、大功率直流開關電(dian)源(yuan)、逆變(bian)電(dian)源(yuan)、航空航天艦(jian)艇(ting)船(chuan)舶、工(gong)業(ye)控制(zhi)用軍用設備、武(wu)器系統領域(yu)、數字(zi)化磁(ci)粉探(tan)傷機高壓電(dian)源(yuan)
◆規格表
|
項目 |
特性 |
|
|
工作(zuo)溫度范(fan)圍 |
-40~+85℃（500-650VDC） |
|
|
額定電壓范圍 |
500~650VDC |
|
|
靜電容量容許差(cha) |
± 20%（M） 20℃/120HZ |
|
|
漏電流 |
I=0.02CV或者5mA中任意一個較小值 |
|
|
損失(shi)角(jiao)正切值（tanδ） |
≤標準品一覽表值 20℃/120HZ |
|
|
溫(wen)度特性 |
靜電(dian)容量(liang)變化率 C（-25℃）/C（+20℃）≥0.7 20℃/120HZ |
|
|
絕緣(yuan)電阻 |
全部(bu)端子和容器套(tao)(tao)上的(de)絕(jue)緣(yuan)(yuan)套(tao)(tao)且安裝的(de)固定(ding)帶之間用DC500V的(de)絕(jue)緣(yuan)(yuan)電阻測(ce)定(ding)儀測(ce)出(chu)的(de)值≥100MΩ |
|
|
絕緣耐(nai)壓 |
全部端(duan)子和容器套的(de)(de)絕緣套且安裝的(de)(de)固定帶之間施加AC2000V的(de)(de)電壓1分鐘未出現異常。 |
|
|
耐久性
|
在85℃環境下，不(bu)超過額(e)(e)定電(dian)壓的范圍下疊加額(e)(e)定紋波電(dian)流(liu)，連續加載(zai)額(e)(e)定電(dian)壓5000小時后(hou)， 待溫(wen)度恢(hui)復到20℃進行(xing)測量時，應(ying)滿足以下(xia)要(yao)求。 |
|
|
靜電容量變化(hua)率 |
≤初始值的±20% |
|
|
損失角正(zheng)切(qie)值 |
≤初始(shi)規格值的200% |
|
|
漏電流 |
≤初始規(gui)格值 |
|
|
高溫無負荷特性
|
在85℃環境下(xia)，無(wu)負荷放(fang)置500小時后(hou)待溫度恢復(fu)到20℃，進行試(shi)驗前(qian)處(chu)理（JIS C 5101-4 4.1項） 后進(jin)行測量時，應滿足以(yi)下要求 |
|
|
靜(jing)電容(rong)量變化率 |
≤初始值的±20% |
|
|
損失角正切值 |
≤初始(shi)規(gui)格(ge)值的200% |
|
|
漏電流(liu) |
≤初始(shi)規格(ge)值(zhi) |
|
|
工(gong)作電壓 |
額定(ding)容量(liang) |
外(wai)殼尺寸(cun)D x L |
損(sun)耗角 |
額定紋波電流 |
產(chan)品型號 |
|
[V] |
[μF] |
[mm] |
120HZ,20℃ |
（Ams/85℃,120HZ） |
|
|
500 |
1200 |
50*95 |
0.25 |
5.9 |
LHV501M5B122MC95 |
|
1500 |
50*115 |
0.25 |
7.2 |
LHV501M5B152MCB5 |
|
|
1800 |
50*130 |
0.25 |
8.3 |
LHV501M5B182MCD0 |
|
|
2200 |
50*155 |
0.25 |
9.8 |
LHV501M5B222MCF5 |
|
|
2700 |
63.5*120 |
0.25 |
11.2 |
LHV501M6C272MDC0 |
|
|
3300 |
63.5*140 |
0.25 |
13.3 |
LHV501M6C332MDE0 |
|
|
3900 |
63.5*170 |
0.25 |
15.7 |
LHV501M6C392MDH0 |
|
|
3900 |
76.2*130 |
0.25 |
15.4 |
LHV501M6C392MED0 |
|
|
4700 |
76.2*155 |
0.25 |
18.1 |
LHV501M6C472MEF5 |
|
|
5600 |
76.2*170 |
0.25 |
20.8 |
LHV501M6C562MEH0 |
|
|
5600 |
89*130 |
0.25 |
17.1 |
LHV501M6C562MFD0 |
|
|
6800 |
89*155 |
0.25 |
20 |
LHV501M6C682MFF5 |
|
|
8200 |
89*190 |
0.25 |
24.4 |
LHV501M6C822MFK0 |
|
|
10000 |
89*220 |
0.25 |
28.2 |
LHV501M6C103MFN0 |
|
|
12000 |
100*220 |
0.25 |
32.9 |
LHV501M6C123MGN0 |
|
|
15000 |
100*250 |
0.25 |
39.8 |
LHV501M6C153MGR0 |
|
|
550
|
1000 |
50*95 |
0.25 |
5.4 |
LHV551M5B102MC95 |
|
1200 |
50*115 |
0.25 |
6.3 |
LHV551M5B122MCB5 |
|
|
1500 |
50*130 |
0.25 |
7.6 |
LHV551M5B152MCD0 |
|
|
1800 |
63.5*105 |
0.25 |
8.6 |
LHV551M6C182MDA5 |
|
|
2200 |
63.5*120 |
0.25 |
10.1 |
LHV551M6C222MDC0 |
|
|
2700 |
63.5*155 |
0.25 |
12.4 |
LHV551M6C272MDF5 |
|
|
2700 |
76.2*105 |
0.25 |
11.7 |
LHV551M6C272MEA5 |
|
|
3300 |
63.5*170 |
0.25 |
14.5 |
LHV551M6C332MDH0 |
|
|
3300 |
76.2*130 |
0.25 |
14.2 |
LHV551M6C332MED0 |
|
|
3900 |
76.2*140 |
0.25 |
15.9 |
LHV551M6C392MEE0 |
|
|
4700 |
76.2*170 |
0.25 |
19.1 |
LHV551M6C472MEH0 |
|
|
4700 |
89*130 |
0.25 |
15.6 |
LHV551M6C472MFD0 |
|
|
5600 |
89*155 |
0.25 |
18.2 |
LHV551M6C562MFF5 |
|
|
6800 |
89*170 |
0.25 |
21.1 |
LHV551M6C682MFH0 |
|
|
8200 |
100*170 |
0.25 |
24.8 |
LHV551M6C822MGH0 |
|
|
10000 |
100*200 |
0.25 |
29.4 |
LHV551M6C103MG00 |
|
|
12000 |
100*250 |
0.25 |
32.1 |
LHV551M6C123MGR0 |
|
|
600
|
1200 |
63.5*95 |
0.25 |
6.7 |
LHV601M6C122MD95 |
|
1500 |
63.5*115 |
0.25 |
8 |
LHV601M6C152MDB5 |
|
|
1800 |
63.5*125 |
0.25 |
9.3 |
LHV601M6C182MDC5 |
|
|
1800 |
76.2*95 |
0.25 |
9.1 |
LHV601M6C182ME95 |
|
|
2200 |
63.5*145 |
0.25 |
11 |
LHV601M6C222MDE5 |
|
|
2200 |
76.2*115 |
0.25 |
10.8 |
LHV601M6C222MEB5 |
|
|
2700 |
63.5*170 |
0.25 |
13.1 |
LHV601M6C272MDH0 |
|
|
2700 |
76.2*125 |
0.25 |
12.6 |
LHV601M6C272MEC5 |
|
|
3300 |
76.2*145 |
0.25 |
14.9 |
LHV601M6C332MEE5 |
|
|
3900 |
76.2*170 |
0.25 |
17.3 |
LHV601M6C392MEH0 |
|
|
3900 |
89*130 |
0.25 |
14.2 |
LHV601M6C392MFD0 |
|
|
4700 |
76.2*190 |
0.25 |
20 |
LHV601M6C472MEK0 |
|
|
4700 |
89*155 |
0.25 |
16.6 |
LHV601M6C472MFF5 |
|
|
5600 |
89*170 |
0.25 |
19.1 |
LHV601M6C562MFH0 |
|
|
630
|
1000 |
63.5*130 |
0.25 |
6 |
LHV631M6C102MDD0 |
|
1200 |
76.2*115 |
0.25 |
6.7 |
LHV631M6C122MEB5 |
|
|
1500 |
76.2*130 |
0.25 |
8.1 |
LHV631M6C152MED0 |
|
|
1800 |
76.2*155 |
0.25 |
9.8 |
LHV631M6C182MEF5 |
|
|
2200 |
90*130 |
0.25 |
10.7 |
LHV631M6C222MFD0 |
|
|
2700 |
89*155 |
0.25 |
12.8 |
LHV631M6C272MFF5 |
|
|
3300 |
89*170 |
0.25 |
14.7 |
LHV631M6C332MFH0 |
|
|
3900 |
89*200 |
0.25 |
17.9 |
LHV631M6C392MF00 |
|
|
4700 |
89*200 |
0.25 |
21.6 |
LHV631M6C472MF00 |
|
|
5600 |
100*220 |
0.25 |
24.9 |
LHV631M6C472MGN0 |
|
|
650
|
1000 |
63.5*100 |
0.25 |
6.3 |
LHV651M6C102MDA0 |
|
1200 |
63.5*115 |
0.25 |
7.2 |
LHV651M6C122MDB5 |
|
|
1500 |
63.5*130 |
0.25 |
8.6 |
LHV651M6C152MDD0 |
|
|
1800 |
63.5*155 |
0.25 |
10.1 |
LHV651M6C182MDF5 |
|
|
2200 |
63.5*170 |
0.25 |
11.7 |
LHV651M6C222MDH0 |
|
|
2700 |
76.2*155 |
0.25 |
13.6 |
LHV651M6C272MEF5 |
|
|
3300 |
76.2*170 |
0.25 |
15.8 |
LHV651M6C332MEH0 |
|
|
3900 |
89*170 |
0.25 |
15.3 |
LHV651M6C392MFH0 |
|
|
4700 |
89*190 |
0.25 |
18.4 |
LHV651M6C472MFK0 |
鋁電解電容器由于在紋波電流疊加時自我發熱、溫度上升而老化，第升溫5～10℃壽命減少一半。
要想(xiang)保持長壽(shou)命請在使(shi)用過程中降低紋波電(dian)(dian)流。此外，額定電(dian)(dian)壓的80%以上到額定電(dian)(dian)壓范圍內可通過降低電(dian)(dian)壓延長壽(shou)命。
